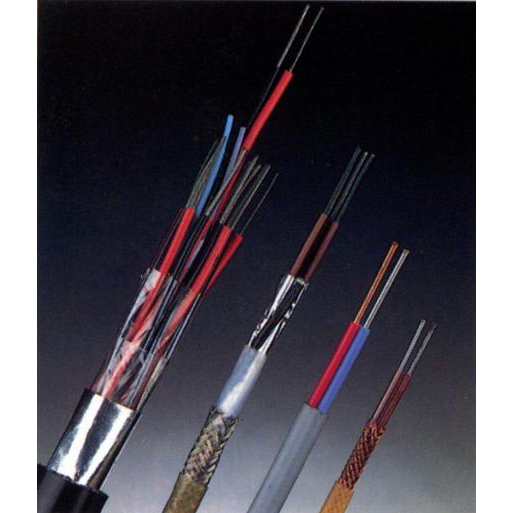

補償導線及補償電纜
用途 適用r電力、冶金、石油、化工、輕紡可工業 以及網防、科研等部門自動化測溫度儀表的吶點或 多點連接。 產品標準： 熱電偶補償導線:GB-T4389-2006 使用特性： 使用溫度： 耐熱級
訂購熱線：0517-86843868
用途
適用r電力、冶金、石油、化工、輕紡可工業以及網防、科研等部門自動化測溫度儀表的吶點或多點連接。
產品標準：
熱電偶補償導線:GB-T4389-2006
使用特性：
使用溫度：
耐熱級：-65～+200℃及—65～+260 ℃：兩種；
抒通級：—40～+70℃：及-40～+ 105℃兩種t
zui小彎曲半徑：
補償導線：不小于導線外徑8倍；
補償電纜：有鎧裝時不小于電纜外徑12倍，無鎧裝時不小于電纜外徑6倍。
主要技術指標：
1、型號、合金絲材料和絕緣顏色
| 型號 | 熱電偶 | 配用熱電偶 | 補怯導線合金絲 | 絕緣層著色 | ||
| 正極 | 負極 | 正極 | 負極 | |||
| BC | B | 鉑銠30~鉑姥6 | 銅 | 銅 | 紅 | 灰 |
| SC | S | 鉑銠10—鉑 | SPCM | SNC(锏鋃0.6) | 紅 | 綠 |
| RC | R | ■ 13-拍 | RPC(銅） | RNC(銅錁(0.6) | 紅 | |
| KCA | K | 镩鉻_播硅 | KPCA(St) | KXCA 麵 2) | 紅 | |
| KCB | KPCB(銅) | KNCB(銅鋃 4> | 紅 | AC | ||
| KX | KPX(校鉻 10) | KNX(«S 硅 3) | 紅 | 黑 | ||
| NC | N | 攛格砟一錸硅 | NPC(鐵) | NNC(銅镩 18) | 紅 | 灰 |
| NX | NPX(镩鉻丨4硅) | NNX(錸硅4) | 紅 | 灰 | ||
| EX | E | 镩砝-鎳硅 | EPX(棟鉻 10> | ENX(銅鎳 45) | 紅 | 棕 |
| JX | J | 鐵-銅鎳 | JPX(鐵） | JNX(銅錸45) | 紅 | 紫 |
| TX | T | 銅一銅镩 | TPX(ftJ) | TNX(^m45) | 紅 | 白 |
| WC3/25 | WRe3-WRe25 | 鎢錸3-鎢錸25 | WPC3/25 | WNC3/25 | 紅 | 典 |
| WC5/26 | WRe5-WRe26 | 釣錸5-鈣錸26 | WPC5/26 | WNC5/26 | 紅 | |
| 使用分類 | 精度等級及標志 | 護層著色 | ||
| 苷通級 | 級 | 普通級 | 級 | |
| —般用G | / | S | 黑色 | 灰色 |
| 耐熱用H | / | S | 典色 | |
3.熱電動勢.允差及往復電阻
|
熱電偶 分度號 |
補償 導線 型號 |
熱電動勢及允差 | 熱電偶 測置端 溫度。C | |||||
| IOOeC | 200*C | |||||||
| 熱電勢 | 允差 | 熱電勢 | 允差 | |||||
| 普通級 | 級 | 普通級 | 級 | |||||
| S或R | SC 或 RC | 645 | 60(5t：) | 30(2.5X；) | 1440 | 60(5 C) | / | 1000 |
| KCA | 4095 | KKK2.5TC) | 60(1.5X：) | 8137 | 100(2.5X：) | 60{1.5C) | 1000 | |
| K | KCB | 4095 | 100(2.50 | 60(1.50 | / | / | / | 900 |
| KX | 4095 | KHK2.5C) | 60(1.5C) | 8137 | 100(2.5^) | 60(1.50 | 900 | |
| N | NC | 2774 | 100(2.50 | 60(1.5C) | 5912 | 100(2.50 | 60(1.50 | 900 |
| NX | 2774 | 100(2.5t：) | 60(1.5X：> | 5912 | 100(2.5C) | 600.5C) | 900 | |
| E | EX | 6317 | 200(2.5C) | 120(1.50 | 13149 | 200(2.SC) | iood.5r) | 500 |
| J | JX | 5268 | 140(2.5t：) | 85(1.5C) | 10777 | 140(2.50 | 85(1.50 | 500 |
| T | TX | 4277 | 60(1.00 | 30(1.5C) | 9286 | 90(1.5C) | 48(0.8C) | 300 |
| WRe3-WRe25 | WC5/25 | 48 | / | 80 | / | / | ||
| WRe5-WRe26 | WC5/26 | 51 | / | 85 | / | / | ||
| 補償導線型號 | 2CTC時往復電阻D/m不大于 | ||||
| 0.2mm2 | 0.5mm2 | 1 .Omm2 | 1 • 5mmz | 2.5mm2 | |
| NC 成 RC | 0.25 | 0.10 | 0.05 | 0.03 | 0.02 |
| KCA | 3.50 | 1.40 | 0.70 | 0.47 | 0.28 |
| KCB | 2.60 | 1.40 | 0.70 | 0.47 | 0.28 |
| KX | 5.50 | 2.20 | 1.10 | 0.73 | 0.44 |
| EX | 6.25 | 2.50 | 1.10 | 0.73 | 0.44 |
| JX | 6.25 | 2.50 | 1.25 | 0.83 | 0.50 |
| TX | 3.25 | 1.30 | 0.65 | 0.43 | 0.26 |
| NC | 3.75 | 1.50 | 0.75 | 0.50 | 0.30 |
| NX | 7.15 | 2.86 | 1.43 | 0.95 | 0.57 |
| WC3/25 | 0.50 | 0.20 | 0.10 | 0.07 | 0.04 |
| WC5/26 | 0.50 | 0.20 | 0.10 | 0.07 | 0.04 |
- 絕緣電阻(20eC):PVC絕緣不小于25MQ • KmiFEP或PFA絕緣不小于100M Q -Km；
主要結構材料及代號：
| 項目 | 代號 | 代號含義 | 項Fl | 代號 | 代號合義 | |
| / | 樸:HWsr占略） | 絕緣M料 | V | 聚a乙烯 | ||
| ZC | «通m懲 | F | FKP^PFAa^^ | |||
| 阻燃特性 | Zl | 飫煙低崗阻想 | Vo | 低煙低A聚鉍厶烯 | ||
| ZW | 低煙允1¾阻《5 | V | 聚鋌厶烯 | |||
| 護套W料 | F | KKI1戍丨TA氰喟料 | ||||
| 系列代3 | C | 補澮電飯(撲償蚌線可古《) | Vo | 低煙低七《»乙烯 | ||
| 使用分類 | G | —校用(丨00X：) | B | 尤《玻璃絲 | ||
| II | 耐熱用(2001C〉 | / | 無W蔽(¾略) | |||
| 棺度等級 | P | 銅汴編織屏極 | ||||
| / | 辮通級(¾略》 | 餌熱材料 | Pl | 擁錫銅w編織樹蔽 | ||
| S | 和密級 | P2 | 銅帶成銅犖SZi>帶繞乜樹蔽 | |||
| P3 | 祀帶戌帶統位屏歧 | |||||
| 70 | ft商使度為70TC(可«略> | 鎧裝柯料 | 22 | 鋼帶邊％ | ||
| »熱等級 | 100 | 蛐高使用狙度為丨051C | 32 | 細鋼找鋯裝 | ||
例：
（I)與S分度號熱電偶連接的補償型級補償導線。高使用溫度為105℃：,聚氣乙烯絕緣和護套，多股 絞合導體，對絞式，鍍錫銅絲編織屏蔽，每根導體標稱截面為1.5mm2表示為:SC-GS(IOO)-VVRPl(V)2x1.5。
(2)與S分度號熱電偶連接的補償銦級補償電纜。導體高使用溫度為205℃,環境工作溫度為105℃， 氣塑料絕緣，阻燃聚氣乙烯護套，多股絞合導體，鍍錫銅絲編織對坼加總屏，12對補償線時，導體標稱截面 為 1.5mm2:表示為ZC-C-SC-Gs(200)-FPIVPI12 X 2 X 1.5。
其它特殊性能型號：
本產品M丨為耐寒塑，防水型特殊性能的補償導線及電纜，其標i只在型號后面用：耐寒型(L)表示、防水型（S）表示，如SC-G-VVRPl塑產品耐寒劃為SC-G-VVRPl(L)、防水型為SC-G-VVRPl(S〉。
電纜交貨長度：
1、電纜交貨長度應不小于loo米，允許長度不小于20米的短段交貨。
2、根據雙方I辦議吋任何長度的電纜交貨。
