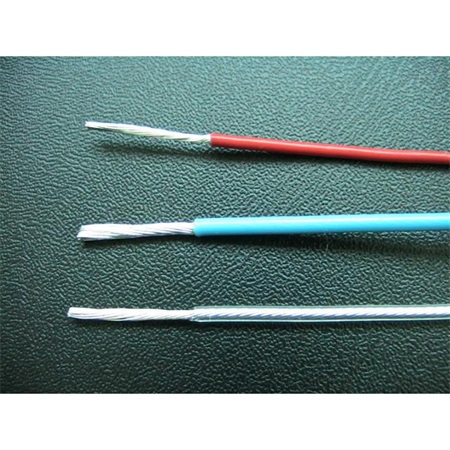

聚四氟乙烯薄膜繞包絕緣安裝線

訂購熱線：0517-86843868

用途：
適用于高溫條件下電氣設備的連接線。

產品標準：
Q/320831 JXBOOl-2006

使用條件：
長期使用溫度為-60℃~+250℃

型號：
AFR-250 型鍍銀銅線芯聚四氟乙烯薄膜繞包絕緣安裝線
AFRP-250 型鍍銀銅線芯聚四氟乙烯薄膜繞包絕緣屏蔽安裝線

特點：
耐高低溫，耐各種介質，耐熱老化及紫外線老化，柔軟性好等。

主要技術指標：
1、試驗電壓：額定電壓:250、600V產品其試驗電壓(交流50HZ)分別為1500、2500V，1分鐘不擊穿；
2、絕緣電阻:+20℃時不小于1O³M Ω.km。

結構尺寸：

標稱 截面	導電線芯根/單絲	電線外徑 mm						+20.C時導體			計算重量	kg/km
		AFR-250				AFRP-250		直流電阻不
		250V		600V		250V	600V	大于Ω/km
mm*	直徑mm	zui小	zui大	zui小	zui大	zui小	zui大	鍍銀	銅	250V	600V	250V	600V
0.055	7/0.10	0.58	0.66	/	/	1.06	/	336	370	/	/	/	/
0.07	7/0.12	0.64	0.725	/	/	1.12	/	227	247	/	/	/	/
0.07	14/0.08	0.61	0.69	/	/	1.09	/	234	254	1.36	/	4.76	/
0.10	19/0.08	0.68	0.76	/	/	1.25	/	188	208	1.73	/	6.06	/
0.12	7/0.15	0.73	0.82	0.86	1.05	1.30	1.60	145	158	I .96	2.68	6.32	6.98
0.12	24/0.08	0.75	0.84	/	/	1.36	/	152	162	2.00	/	6.20	/
0.15	19/0.10	0.78	0.90	0.95	1.10	1.40	1.70	120	134	2.39	3.06	6.68	7.58
0.15	30/0.08	0.80	0.92	/	/	1.42	/	120	134	2.42	/	6.75	/
0.20	19/0.12	0.S5	0.96	1.0	1.20	1.50	1.80	83.5	90.3	3.07	3.88	7.44	8.12
0.20	42/0.08	0.88	0.98	/	/	1.55	/	85.5	92.3	3.18	/	7.65	/
0.35	19/0.16	1.07	I .25	I .35	1.55	1.75	2.05	53.4	57.5	4.42	5.51	10.48	11.60
0.35	75/0.08	1.08	1.28	/	/	1.78	/	55.9	62.5	4.63	/	10.76	/
0.50	19/0.18	1.18	1.35	1.44	1.65	1.85	2.15	37.8	40.6	6.06	6.90	11.30	13.17
0.50	105/0.08	1.22	1.40	/	/	1.90	/	38.7	41.6	6.25	/	11.52	/
0.75	19/0.23	1.42	1.65	1.69	1.95	2.10	2.50	23.7	26.5	10.96	11.33	18.48	19.16
